BS301

Рабочие условия
Температура -20℃~150℃
Давление

≤0,5 мПа

Скорость ≤10 м/сек
Материалы

Неподвижное кольцо: Ceramic/SIC/TC
Вращающееся кольцо: Carbon/SIC/TC
Сильфон: NBR/EPDM/VITON
Металлические части: SS304/SS316

pdf Скачать PDF (BS301)

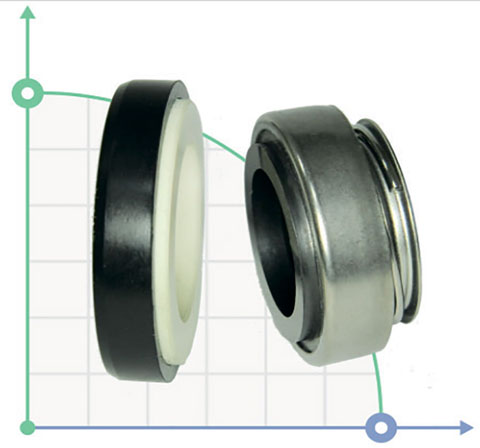

BS301 (Burgmann BT-AR, AESSEAL B01)

BS301 - одинарные торцовые уплотнения с резиновым сильфоном и произвольным направлением вращения.
Уплотнения с резиновым сильфоном и уменьшенной монтажной длиной широко применяються в серийном производстве насосов холодной воды. Они подходят к насосам для дома и сада, гидромассажных ванн, моечных машин, погружным пластмассовым и вихревым насосам и т.д.

Возможно применение в насосах AL-KO, Calpeda (MXP, MGP, NGL), Kripsol, Pedrolo (JCR, PRO-NGA 1A), Grundfos JP Basic 4 PT и многих других.

Аналог торцевых уплотнений: Burgmann BT-AR, AESSEAL B01, Vulcan 18, Anga C10, Герметика М212.NC

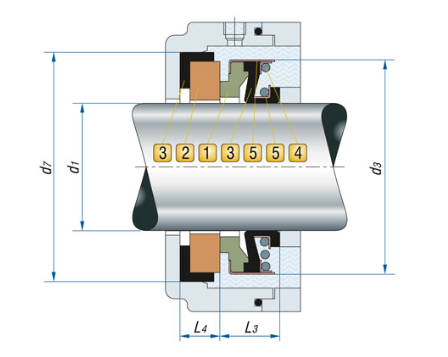

МОДЕЛЬ d1
диаметр вала
d3 d2 L1 L2
BS301-6 6 18 18 14 4
BS301-8S 8 18 22 15 4
BS301-8M 8 20 26 15 5,5
BS301-8L 8 24 26 15 5,5
BS301-10 10 24 26 21 8
BS301-11 11 24 26 21 8
BS301-12 12 24 26 21 8
BS301-13 13 24 26 19,5 8
BS301-13L 13 28 28 21 8
BS301-13H 13 32 29,5 30,5 8
BS301-14 14 28 28,5 21 8
BS301-14L 14 32 29,5 21 8
BS301-15S 15 28 30 21 8
BS301-15M 15 32 29,5 21 8
BS301-15L 15 39 38 21 8
BS301-16S 16 28 30 21 8
BS301-16M 16 32 29,5 21 8
BS301-16L 16 39 38 21 8
BS301-16H 16 32 30 31 10
BS301-17 17 39 42 21 8
BS301-18 18 39 42 21 8
BS301-19 19 39 42 21 8
BS301-20S 20 39 42 21 8
BS301-20L 20 42 45 23 10
BS301-22L 22 36 45 26.5 10
BS301-22S 22 42 45 23 10
BS301-23 23 47 50 23,5 10
BS301-24 24 47 50 23,5 10
BS301-25 25 42 50 23,5 10
BS301-25L 25 47 50 23,5 10
BS301-26 26 47 50 23,5 10
BS301-27 27 47 50 23,5 10
BS301-28 28 54 57 25 10
BS301-30 30 54 57 25 10
BS301-32 32 54 57 25 10
BS301-35 35 60 63 26 10
BS301-38 38 65 68 30 12
BS301-40 40 65 68 30 12
BS301-45 45 70 73 32 12
BS301-50 50 85 88 38 15
BS301-55 55 85 88 38 15
BS301-60 60 105 110 45 15

tel Наши менеджеры могут подобрать качественные торцевые уплотнения к насосам.
Звоните по номерам:
+38 (0362) 62-20-33
