BSMG1


 Рабочие условия
 Температура  -40℃~150℃
 Давление

 ≤1,2 мПа

 Скорость  ≤13 м/сек
 Материалы

Неподвижное кольцо: Ceramic/SIC/TC
Вращающееся кольцо: Carbon/SIC/TC
Сильфон:  NBR/EPDM/VITON
Металлические части: SS304/SS316

pdf Скачать PDF (BSMG1)
 video Видео
 Контркольца:
Контркольцо G60 Контркольцо G4 Контркольцо G50 Контркольцо G6 Контркольцо G9

Контркольцо G606

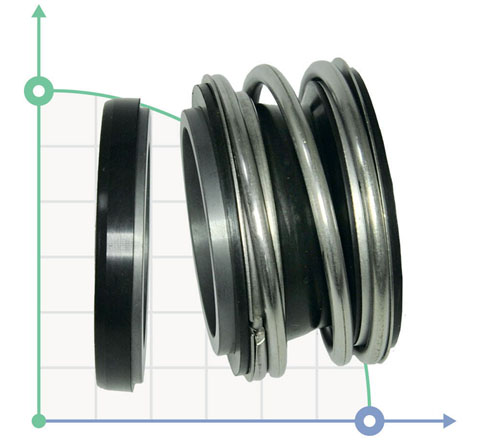

BSMG1 (Burgmann MG1, AESSEAL B02, Anga A1)Описание
Одинарное торцовое уплотнение BSMG1, с эластомерным сильфоном, неразгруженное, с центральной пружиной, независимое от направления вращения вала.

Используется в центробежных насосах, миксерах и другом оборудовании, включающем вращающиеся механизмы для воды и дренажных вод.

Возможно применение в насосах Alfa Laval, Ebara (3M, DWO), Lowara, KSB (Etanorm, Etachrom), WILO (MVI, MHI, IPL/DPL), Grundfos (CDM), Saer (IP), Calpeda (GM, MXS) и многих других.

Аналог торцевых уплотнений: Burgmann MG1, AESSEAL B02, Flowserve Pac-Seal 190, ROTEN L3, Vulcan Type 19, ANGA A1, Sterling SMG1, Герметика 212.N2.

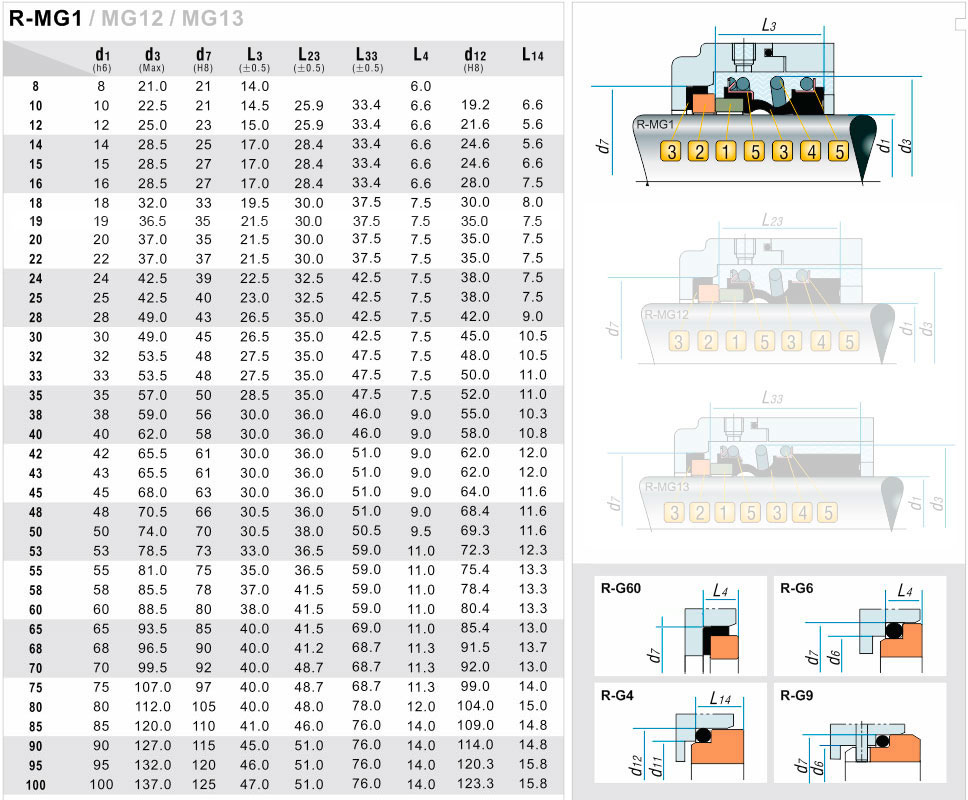

BSMG1
длина в рабочем состоянии
d1
диаметр вала
d3 D1 D2 D3 L1 L2
L3
L4
14,7 10 22 21 19,2 24,6 6,5 6,5 9 10
15,2 12 24,5 23 21,6 27,8 6,5 5,5 9 10
17,2 14 28 25 24,6 31 6,5 5,5 10,5 10
17,2 15 28 27 24,6 31 6,5 6,5 10,5 10
17,2 16 28 27 28 31 6,5 7,5 10,5 10
20 17 31 33 - - 7,5 - - -
19,7 18 31,5 33 30 34,2 7,5 8 10,5 11,4
21,7 19 36,5 35 35 34,2 7,5 7,5 10,5 11,4
21,7 20 36,5 35 35 35,7 7,5 7,5 10,5 11,4
21,7 22 36,5 37 35 37,3 7,5 7,5 10,5 11,4
22,7 24 42 39 38 40,5 7,5 7,5 10,5 11,4
23,2 25 42 40 38 40,5 7,5 7,5 10,5 11,4
26,7 28 48,5 43 42 46,7 7,5 9 12 11,4
26,7 30 48,5 45 45 50,8 7,5 10,5 12 11,4
27,7 32 53 48 48 50,8 7,5 10,5 12 11,4
27,7 33 53 48 50 54 7,5 11 12 11,4
28,7 35 56,5 50 52 54 7,5 11 12 11,4
30,2 38 58,5 56 55 57,2 9 10,5 12 14
30,2 40 61,5 58 58 60,4 9 10,8 12 14
30,2 43 65 61 62 63,5 9 12 12 14
30,2 45 67,5 63 64 63,5 9 11,5 12 14
30,7 48 70 66 68,4 66,7 9 11,5 12 14
30,7 50 73,5 70 69,3 69,9 9,5 11,5 13,5 15
33,2 53 78 73 72,3 73,1 11 12,5 13,5 15
35,2 55 80,5 75 75,4 76,2 11 13,5 13,5 15
37,2 58 85 78 78,4 79,4 11 13,5 13,5 15
38,2 60 88 80 80,4 79,4 11 13,5 13,5 15
40,2 65 93 85 85,4 92,1 11 13 16 15
40,2 68 96 90 91,5 95,3 11,5 13,7 16 18
40,2 70 99 92 92 95,3 11,5 13 16 18
40,2 75 107 97 99 102 11,5 14 16 18
40,2 80 112 105 104 114 12 15 20 18,3
41,2 85 120 110 109 118 14 15 20 18,3
45,2 90 127 115 114 124 14 15 20 18,3
46,2 95 132 120 120,3 127 14 16 20 17,3
47,2 100 137 125 123,3 133 14 16 20 17,3
