BSMG12

Рабочие условия
Температура -40℃~150℃
Давление

≤1,2 мПа

Скорость ≤13 м/сек
Материалы

Неподвижное кольцо: Ceramic/SIC/TC
Вращающееся кольцо: Carbon/SIC/TC
Сильфон: NBR/EPDM/VITON
Металлические части: SS304/SS316

pdf Скачать PDF (BSMG12)
video Видео
Контркольца:
Контркольцо G60 Контркольцо G4 Контркольцо G50 Контркольцо G6 Контркольцо G9

Контркольцо G606


Описание

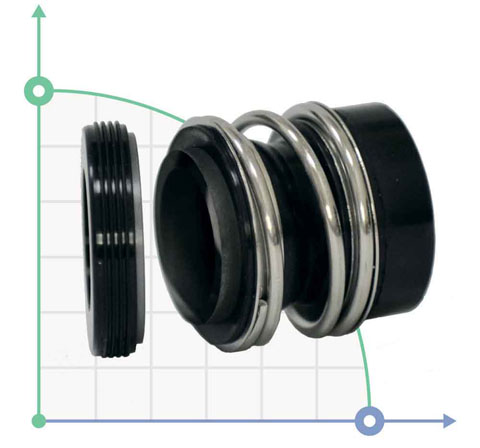

BSMG12 (Burgmann MG12, AESSEAL B012, Vulcan 192)Торцовое уплотнение BSMG12 - это наиболее часто используемые уплотнения. Размеры как для BSMG1, но с удлиненной цилиндрической частью сильфона для обеспечения монтажной длины.

Используется в центробежных насосах для воды и дренажных вод.

Возможно применение в насосах Alfa Laval, Ebara (3M, DWO), Lowara, KSB (Etanorm, Etachrom), WILO (MVI, MHI), Grundfos (CDM), Saer (IP), Calpeda (GM, MXS) и многих других.

Аналог торцевых уплотнений: Burgmann MG12, AESSEAL B012, Flowserve Pac-Seal 192, ROTEN L3К, Vulcan Type 192, ANGA A1G, Sterling SMG12, Герметика М212.N12

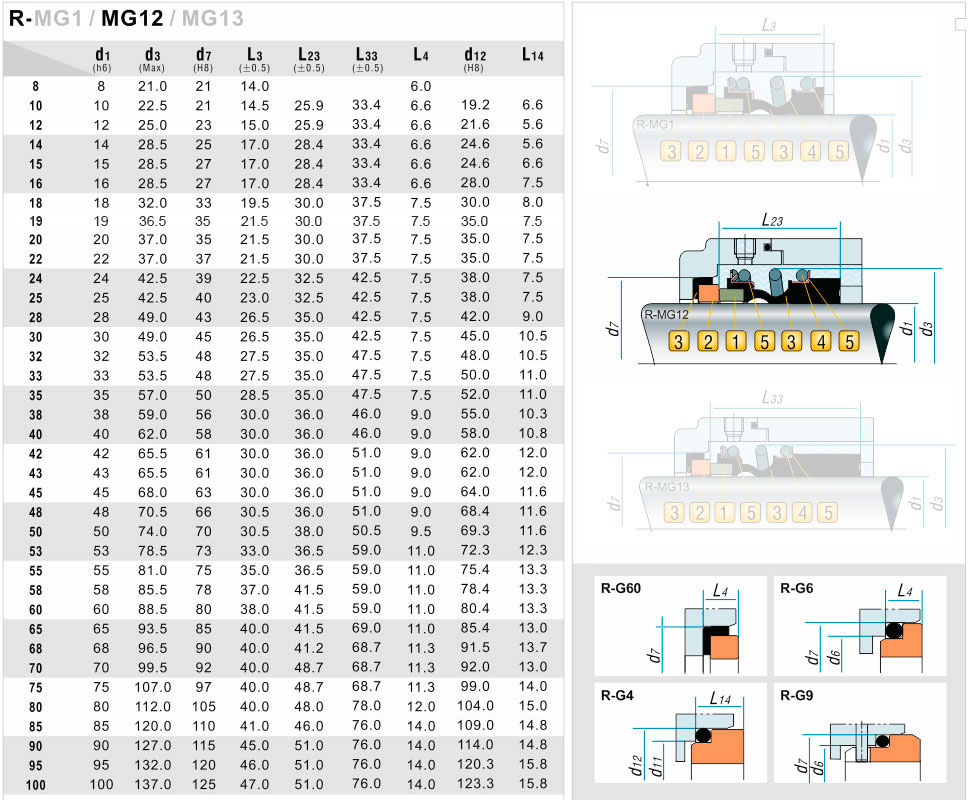

BSMG12
длина в рабочем состоянии
d1
диаметр вала
d3 D1 D2 D3 L1 L2
L3
L4
26 10 22 21 19,2 24,6 6,5 6,5 9 10
26 12 24,5 23 21,6 27,8 6,5 5,5 9 10
28,5 14 28 25 24,6 31 6,5 5,5 10,5 10
28,5 15 28 27 24,6 31 6,5 6,5 10,5 10
28,5 16 28 27 28 31 6,5 7,5 10,5 10
30,1 18 31,5 33 30 34,2 7,5 8 10,5 11,4
30,1 19 36,5 35 35 34,2 7,5 7,5 10,5 11,4
30,1 20 36,5 35 35 35,7 7,5 7,5 10,5 11,4
30,1 22 36,5 37 35 37,3 7,5 7,5 10,5 11,4
32,7 24 42 39 38 40,5 7,5 7,5 10,5 11,4
32,7 25 42 40 38 40,5 7,5 7,5 10,5 11,4
35,2 28 48,5 43 42 46,7 7,5 9 12 11,4
35,2 30 48,5 45 45 50,8 7,5 10,5 12 11,4
35,2 32 53 48 48 50,8 7,5 10,5 12 11,4
35,2 33 53 48 50 54 7,5 11 12 11,4
35,2 35 56,5 50 52 54 7,5 11 12 11,4
36,2 38 58,5 56 55 57,2 9 10,5 12 14
36,2 40 61,5 58 58 60,4 9 10,8 12 14
36,2 42 65 61 62 63,5 9 12 12 14
36,2 43 65 61 62 63,5 9 12 12 14
36,2 45 67,5 63 64 63,5 9 11,5 12 14
36,2 48 70 66 68,4 66,7 9 11,5 12 14
38,2 50 73,5 70 69,3 69,9 9,5 11,5 13,5 15
36,7 53 78 73 72,3 73,1 11 12,5 13,5 15
36,7 55 80,5 75 75,4 76,2 11 13,5 13,5 15
41,7 58 85 78 78,4 79,4 11 13,5 13,5 15
41,7 60 88 80 80,4 79,4 11 13,5 13,5 15
41,7 65 93 85 85,4 92,1 11 13 16 15
41,3 68 96 90 91,5 95,3 11,5 13,7 16 18
49 70 99 92 92 95,3 11,5 13 16 18
49 75 107 97 99 102 11,5 14 16 18
48,2 80 112 105 104 114 12 15 20 18,3
46,2 85 120 110 109 118 14 15 20 18,3
51,2 90 127 115 114 124 14 15 20 18,3
51,2 95 132 120 120,3 127 14 16 20 17,3
51,2 100 137 125 123,3 133 14 16 20 17,3
