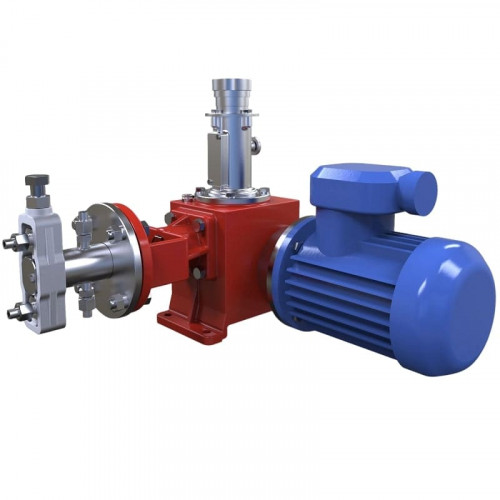

Bomba dosificadora de émbolo ND 1600/16 K24A, 3 kW

Las bombas y unidades dosificadoras de émbolo están diseñadas para la dosificación a presión volumétrica de líquidos, emulsiones y suspensiones neutras y agresivas con una densidad no superior a 1300 kg/m3, con una viscosidad cinemática de 8,5x10-7 a 8x10-4 m2/s ( de 0,0085 a 8 С), con una temperatura de menos 15 ºС a más 150 ºС, con una concentración de la fase sólida no abrasiva no superior al 10% en masa, con una densidad máxima de partículas de hasta 2000 kg/m3, con una granulometría de la fase sólida no abrasiva no superior al 1% del diámetro del paso convencional de la tubería de entrada. La unidad ND consta de un accionamiento y una bomba. El accionamiento puede ser un motor eléctrico o un motorreductor. La bomba consta de un mecanismo de accionamiento simple o doble y el número correspondiente de cilindros hidráulicos. El mecanismo de movimiento incluye un engranaje helicoidal incorporado, un mecanismo de biela para convertir el movimiento giratorio en movimiento alternativo y un mecanismo de ajuste de la longitud de la carrera del émbolo. La caja de engranajes helicoidales puede estar ausente (para bombas con accionamiento desde el equilibrador de la máquina basculante). El cilindro hidráulico consiste en un cuerpo, un émbolo con un sello, válvulas de bola y tubos de conexión. Ejemplo de designación de la unidad ND: 2ND 800/63 Д14В 2- el número de émbolos (un émbolo - no indicado; 2 - dos émbolos); ND - propósito y diferencias constructivas: ND - bomba dosificadora sin camisa de calefacción (refrigeración); NDR - bomba dosificadora con ajuste sobre la marcha; 800 - suministro l/h; 63 - presión a la salida de la bomba kgf/cm2; D - ejecución según el material de la parte de flujo (acero 20X13 (AISI 420) - D, acero 12Х18Н10Т (AISI 321) - K); 1 - implementación según el tipo de sellado del émbolo (puños de chevron - 1, caja de relleno - 2); 4 - implementación de acuerdo con el diseño del sello del émbolo (sin suministro de líquido refrigerante, obturador o de lavado - 3; con suministro de líquido refrigerante, obturador o de lavado - 4); B - implementación de acuerdo con el grado de protección contra explosión de equipos eléctricos (industrial general - A, a prueba de explosión - B).
