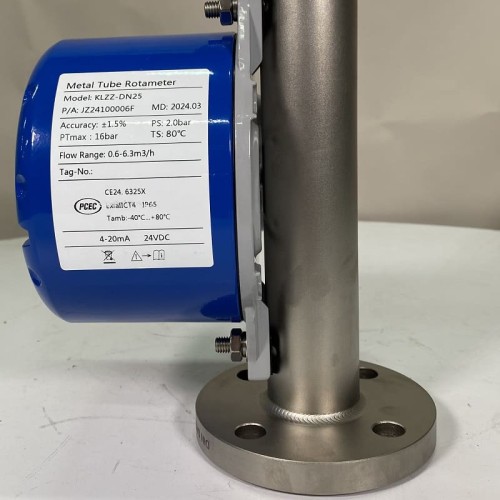

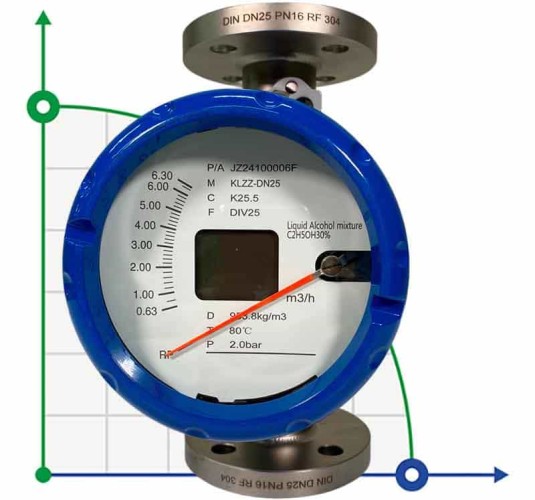

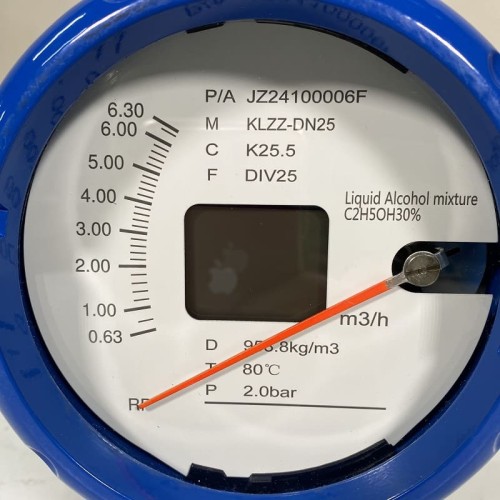

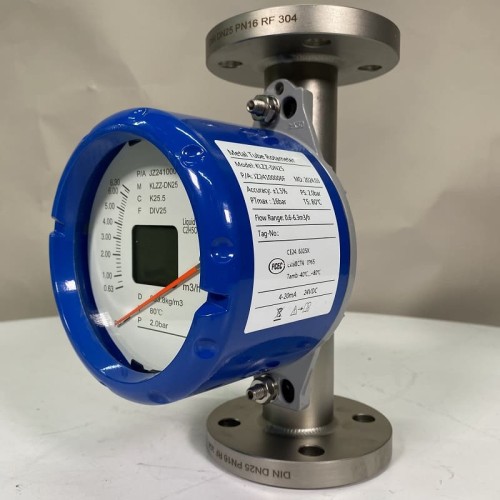

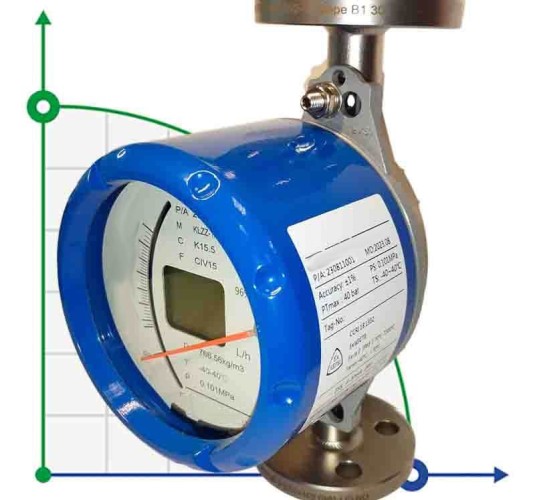

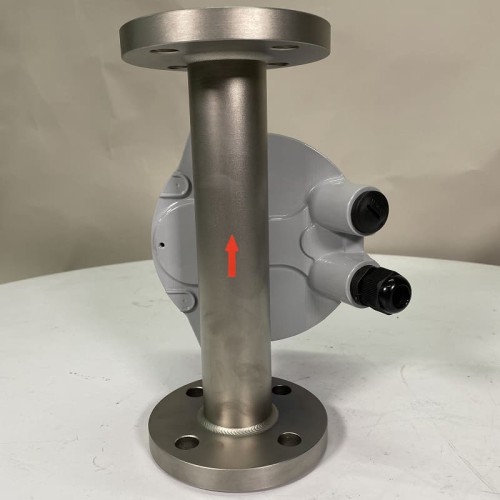

DN25 Débitmètre rotamètre acier inoxydable KLZZ PN6 (mélange d'alcool liquide C2H5OH 30%), 0.6...6.3 m3/h, 4-20mA, Ex

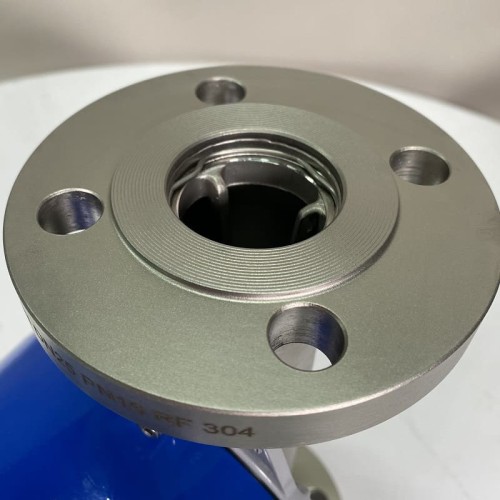

Le débitmètre à aire variable avec tube de mesure métallique de la série LZ se caractérise par sa simplicité de construction, sa facilité de fonctionnement, sa grande précision et son utilisation généralisée. Installation pratique. Par rapport au débitmètre à aire variable avec tube en verre, cette série présente les caractéristiques suivantes : résistance à la haute pression, sécurité à la haute température, lecture oculaire, etc. Elle peut être utilisée pour mesurer les fluides opaques et les fluides corrosifs. Le tube et la bride sont en acier inoxydable (1Cr19n9Ti ou 316L). L'orifice, le flotteur de la série normale utilise l'acier inoxydable, l'orifice, le flotteur et le revêtement du tube de la série anticorrosion utilisent le matériau anticorrosion PTEF (Téflon). Le débitmètre de la série LZ avec tube de mesure métallique est un débitmètre à aire variable. Lorsque le fluide s'écoule vers le haut dans le tube métallique, le flotteur se déplace vers le haut jusqu'à une certaine position où la force de levage et la force gravitationnelle s'équilibrent, à ce moment-là, l'aire de circulation entre le flotteur et l'orifice (ou le tube conique) reste fixe. La zone de circulation est proportionnelle à la hauteur du flotteur, ce qui signifie que la hauteur du flotteur représente le volume du flux. Lorsque le flotteur monte et descend, il transmet sa position à l'indicateur extérieur sous forme de couplage magnétique, de sorte que l'aiguille de l'indicateur se déplace en suivant le mouvement du flotteur, et en utilisant le tableau à cames pour montrer la valeur du débit Іі presque sur la carte de l'indicateur, il est possible d'obtenir des informations sur le débit. Le débitmètre convertit la valeur en signaux électriques standard de 4-20mA ou 0-1 OmA en utilisant un capteur de déplacement d'angle et un circuit électrique.
