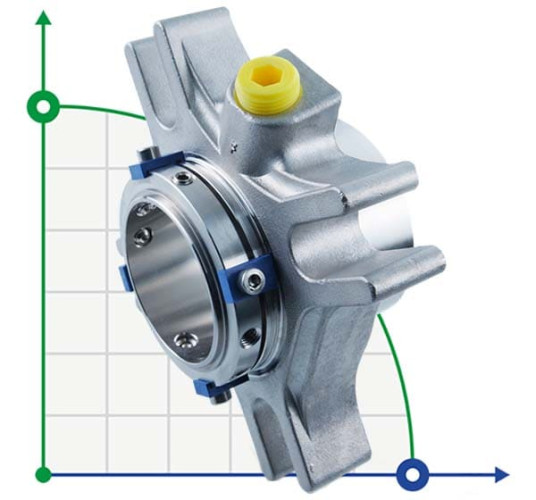

Joint cartouche R-CARTEX(SN) 38, CAR/SIC, VITON, 304

La cartouche de joint R-CARTEX(SN) est une garniture simple équilibrée avec raccordement affleurant. Il s'agit d'un ensemble entièrement assemblé destiné à être utilisé dans les pompes à presse-étoupe, en particulier les pompes centrifuges, avec n'importe quel sens de rotation. Le joint R-CARTEX(SN) est idéal pour les applications dans les industries chimiques, pétrochimiques, pharmaceutiques, sucrières, alimentaires, du papier, des boissons et de l'eau. Un système d'alimentation en fluide barrière est nécessaire. Diamètre de l'arbre : d1 = 25 ... 100 mm (1.000 "... 4.000") Température : t = -40°C ... 220°C (-40°F ... 428°F) Pour combinaison friction graphite/carbure de silicium - pression de service : p1 =25 bar (363 PSI) Vitesse de glissement : vg = 16 m/s (52 pi/s) Pour combinaison carbure de silicium/carbure de silicium ou carbure de silicium/carbure de tungstène - pression : p1 = 10 bar ( 145 PSI) Vitesse de glissement : vg = 10 m/s (33 pieds/s) Système de circulation du fluide barrière : p3 max = 25 bar (363 PSI) Δp (p3 - p1) idéal = 2 ... 3 bar (29 .. 44 psi), 7 bar (102 psi) pour les fluides barrière à faible pouvoir lubrifiant. Démarrage de la pompe : Δp (p3 - p1) max = autorisé 25 bar (363 PSI) Milieu de travail recommandé : max. ISO VG 5 Course axiale : ± 1,0 mm, d1 ≥75 mm ± 1,5 mm
