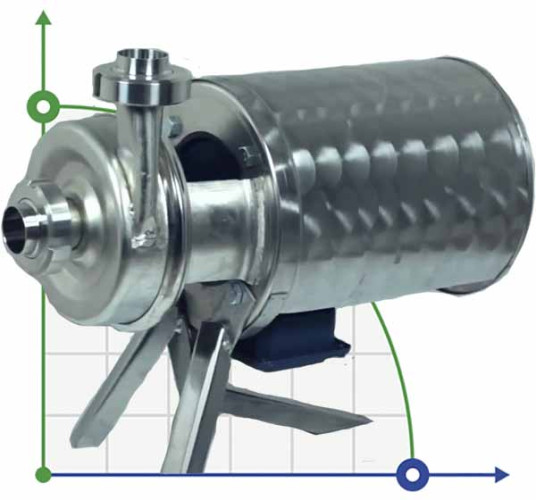

Pompe alimentaire 1G2-OPD 25m3/h, 5.5kW, 380V

La pompe alimentaire 1G2-OPD (50-1Ts7, 1-31) est centrifuge, à un étage, monobloc en porte-à-faux avec pales fermées et non auto-amorçante. La pompe est installée sans fondation sur trois pieds. Toutes les parties de la pompe qui interagissent avec le produit pompé sont en acier inoxydable AISI 304 et en matériaux approuvés pour une utilisation dans l'industrie alimentaire. Les principaux composants de la pompe 1G2-OPD : moteur électrique, corps de pompe, pied de support, roue. Le couvercle de la pompe est pressé contre le corps de la pompe à l'aide d'une pince. L'anneau en caoutchouc sert à sceller la chambre de travail de la pompe, formée par le corps de pompe et le couvercle. Le couvercle de la pompe a un raccord fileté au centre, auquel le tuyau d'aspiration est fixé avec un écrou-raccord. À l'intérieur de la chambre de la pompe, une roue est installée, fixée avec un écrou sur la pointe, pressée sur l'arbre du moteur et fixée avec une goupille. Le joint mécanique de la pompe 1G2-OPD crée une étanchéité au point où la pointe passe dans la chambre de la pompe. La consolidation se compose d'un épiploon, du bouchon et d'un astérisque. Au tuyau de sortie du corps de pompe, à l'aide d'un écrou-raccord, un raccord de la conduite de refoulement est fixé à travers la bague d'étanchéité. Un capot de protection est installé pour protéger le moteur électrique des infiltrations d'eau.
