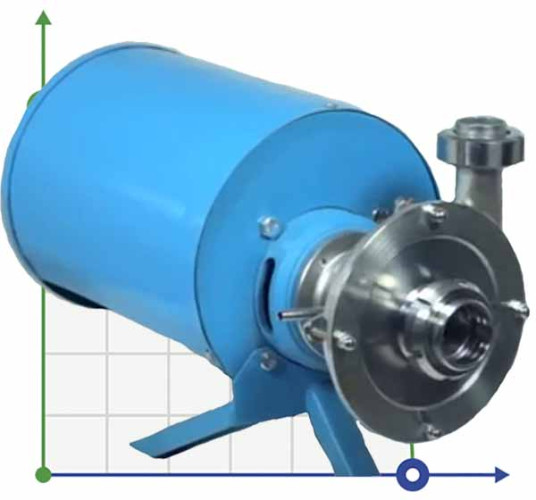

Pompe alimentaire Ya9-ONTS-4, 10m3/h, 1.5kW, 380V

L'unité de pompage monobloc centrifuge de type Ya9-ONC-4 est conçue pour le pompage de produits alimentaires tels que le lait, les boissons gazeuses, les boissons alcoolisées, les jus de fruits et de légumes, ainsi que d'autres produits alimentaires liquides similaires en termes de viscosité et d'activité chimique. La pompe alimentaire Y9-ONTs-4 est fabriquée dans une conception monobloc et est capable de pomper des produits avec des températures de 5 ° à 120 ° C. La partie débit des pompes est en acier inoxydable AISI 304 de qualité alimentaire. -4 électropompe centrifuge est un groupe de pompage monobloc horizontal, de type cantilever. Le corps de l'électropompe est monté sur la bride du moteur par l'intermédiaire de la bride de raccordement. L'arbre du moteur est allongé avec une pointe spéciale, sur laquelle est monté le manchon amovible du joint mécanique, puis la roue est fixée avec un écrou. Toutes les pièces de la garniture mécanique de la pompe Ya9-ONTs-4 sont montées dans un boîtier commun et fermées par un couvercle dont le rôle est joué par la paroi avant de la bride de raccordement. La conception de la pompe électrique permet son installation sans fondation au sol de l'atelier sur pieds. Pour éliminer les bruits inutiles au point de contact des pieds avec la surface d'appui, il est recommandé de placer des coussins en feuille de caoutchouc d'une épaisseur d'au moins 5 mm. Avant de démarrer la pompe alimentaire centrifuge Ya9-ONTs-4, un liquide de refroidissement de barrière (eau) doit être fourni à la zone de joint, pour l'alimentation et la décharge dont deux raccords sont vissés dans le boîtier de joint de la pompe électrique. , réglable pour maintenir la pression requise dans la zone d'étanchéité. La pompe électrique est conçue pour fonctionner sous la baie. Pour ce faire, lors du pompage de produits laitiers, il doit être installé sous le niveau du liquide. La valeur de la pression d'aspiration requise est déterminée par la densité, la température du liquide pompé et la valeur du NPSH requis. Plus la densité du liquide pompé est élevée, plus la hauteur d'aspiration peut être élevée. Pendant le fonctionnement de la pompe à lait Y9-ONTs-4, le liquide est pompé le long de l'axe du corps à travers le tuyau d'aspiration vers les pales de la turbine. Lorsque la roue tourne, le liquide est rejeté par les aubes et, sous l'action de la force centrifuge, pénètre dans le tuyau d'évacuation.
