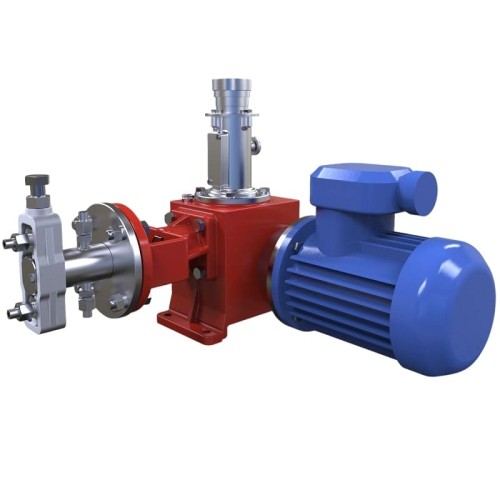

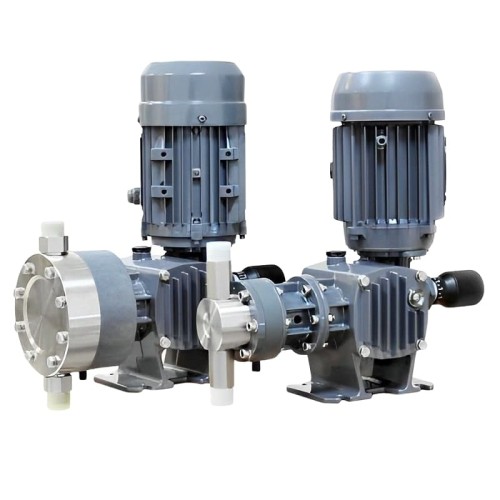

Dossing Punger Pump ND 40/25 D24B, 0,25kW, Ex

Les pompes et unités de piston de dosage sont destinées à la posologie de pression volumineuse de liquides neutres et agressifs, d'émulsions et de suspensions avec une densité de pas plus de 1300 kg / m3, avec une viscosité cinématique de 8,5x10-7 à 8x10-4 m2 / s (à partir de (à partir de (à partir du 0,0085 à 8 cuillères à soupe), avec une température de moins 15 ° C à plus 150 ° C, avec une concentration de phase non-abrasive solide, pas plus de 1% du diamètre du passage conditionnel de la buse d'entrée. L'unité ND se compose d'un lecteur et de la pompe. Le lecteur peut être un moteur ou un moteur électrique. La pompe se compose d'un mécanisme de mouvement unique ou double et le nombre correspondant de cylindres hydrauliques. Le mécanisme de mouvement contient une boîte de vitesses de vers intégrée, le mécanisme de manivelle pour convertir le mouvement de rotation en alternatif et mécanisme de régulation de la longueur du piston. La boîte de vitesses à ver peut être absente (pour les pompes du conducteur de toit d'équilibrage). Le cylindre hydraulique se compose d'un boîtier, d'un piston avec un scellage, des vannes à billes et des buses de connexion. Exemple de l'unité ND: 2e 800/63 D14V 2- Nombre de plongeurs (unique -pungent - n'affecte pas; 2 - deux -pungents); ND - Différences d'objectif et de conception: ND - une pompe à dose sans chauffage (refroidissement); GDR - Une pompe posologique avec régulation en mouvement; 800 - servant l / h; 63 - Pression à la sortie de la pompe KGS / CM2; D - Performance par l'écoulement de l'écoulement (acier 20x13 (AISI 420) - D, Acier 12x18h10t (AISI 321) - K); 1 - Exécution par type de sceau du piston (poignets Chevron - 1, remplissage d'huile - 2); 4 - Exécution par la conception du compactage du piston (sans l'alimentation de refroidissement, d'obturation ou de liquide de lavage - 3; avec l'alimentation en liquide de refroidissement, d'obturation ou de rinçage - 4); Dans - exécution par le degré de protection de l'explosion des équipements électriques (industriel général - A, protection explosive - c).
