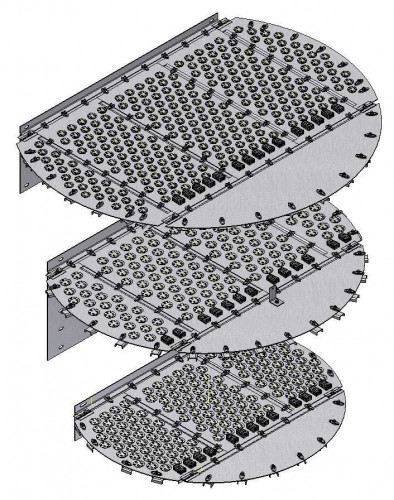

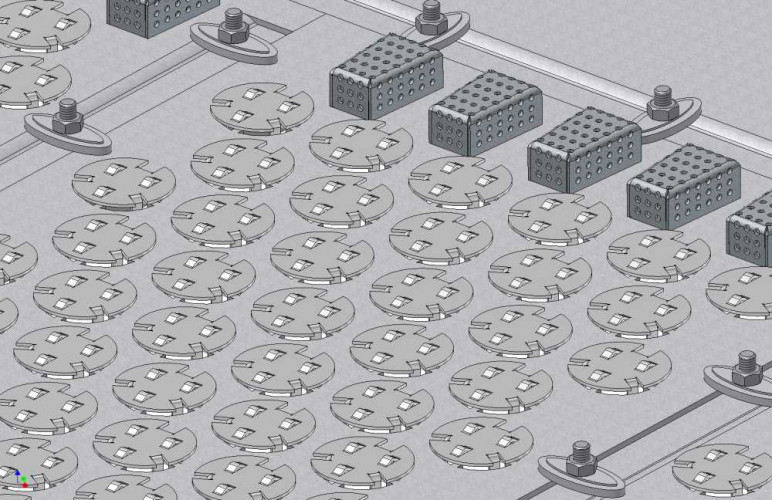

Тарелка клапанная EDV® ADV® 2000 мм дистилляции, ректификации, крекинга

Сопротивление тарелок зависит от коэффициента сопротивление сухой тарелки то есть тарелка без слоя жидкости и коэффициента сопротивления тарелки с слоем жидкости. Также для крупных колонных аппаратов в расчет сопротивления ставится коэффициент режима колонны, который подразумевает под собой температуру нагрева кубовой части и количество флегмы, которая идет на орошения тарелок. Режим работы это взаимодействие пара и жидкости, в режим работы входят такие параметры, как: объем пара (интенсивность нагрева кубовой части), количество флегмы (объем жидкости идущая на орошение тарелок). Также в режим входит количество жидкости на тарелки он регулируется высотой перегородки на ректификационной тарелки, если жидкость переваливается за перегородку, то происходит захлебывание что приводит к минимальному качеству взаимодействия пара и жидкости если же высота слоя жидкости небольшая, то пары, поднимающиеся, снизу колонны практически не обогащаются флегмой (нкк). Клапанные тарелки широко применяют в нефтехимической и спиртовой промышленности, при диаметрах колонн от 0,5 до 10 м, с межтарелочным расстоянием от 170 до 1100 мм, конструкцией - от однопоточных до шестипоточных и количеством - от нескольких штук до более 200. Тарелка EDV® также используется в вакуумных и высоконапорных системах. Основные преимущества этих тарелок — способность обеспечить эффективный массообмен в большом интервале рабочих нагрузок, несложность конструкции, низкая металлоемкость и невысокая стоимость.
