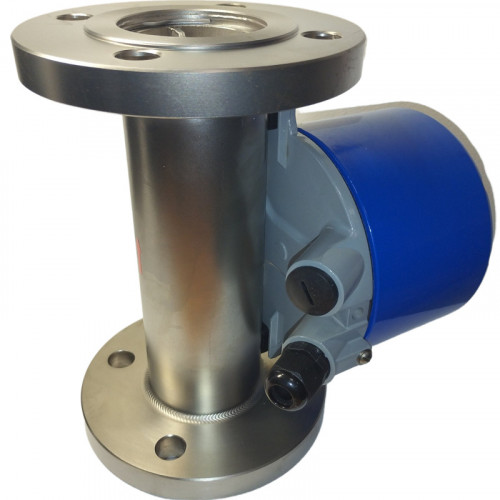

DN50 Przepływomierz ze stali nierdzewnej rotametr KLZZ PN16 (liquid alcohol mixture C2H5OH 96%), 1600...16000 l/h, 4-20mA, Ex

Przepływomierz o zmiennej powierzchni z metalową rurką pomiarową serii LZ charakteryzuje się prostą konstrukcją, niezawodną pracą, szeroko stosowaną wysoką precyzją. Wygodna instalacja. W porównaniu z przepływomierzem o zmiennej powierzchni ze szklaną rurką, ta seria ma cechy odporności na wysokie ciśnienie, bezpieczeństwo w wysokiej temperaturze, odczyt okularowy itp. Lt może być odpowiedni do pomiaru medium nieprzezroczystego i korozyjnego. Rura i kołnierz wykonane są ze stali nierdzewnej (1Cr19n9Ti lub 316L). Kryza, pływak normalnej serii wykorzystuje materiał ze stali nierdzewnej, kryza, pływak i wykładzina rurki serii antykorozyjnej wykorzystuje materiał antykorozyjny PTEF (teflon). Przepływomierz serii LZ z metalową rurką pomiarową jest przepływomierzem o zmiennej powierzchni. Gdy płyn przepływa w górę w metalowej rurce, pływak przesuwa się w górę do określonej pozycji, w której siła nośna i siła grawitacji osiągają równowagę, w tym momencie obszar cyrkulacji między pływakiem a kryzą (lub rurką stożkową) pozostaje stały. Obszar cyrkulacji jest proporcjonalny do wysokości pływaka, co oznacza, że wysokość pływaka reprezentuje objętość przepływu. Kiedy pływak porusza się w górę i w dół, przekazuje swoją pozycję do wskaźnika na zewnątrz w postaci sprzęgła magnetycznego, w ten sposób igła wskaźnika porusza się zgodnie z ruchem pływaka, a za pomocą płytki krzywkowej pokazuje wartość przepływu Іі prawie na ekranie. Zdalna transmisja energii elektrycznej oznacza, że o ile igła wskaźnika wskazała wartość, przepływomierz zmienia wartość na standardowe sygnały prądu elektrycznego 4-20 mA lub 0-1 OmA dokładnie za pomocą czujnika przemieszczenia kąta i obwodu elektrycznego.
