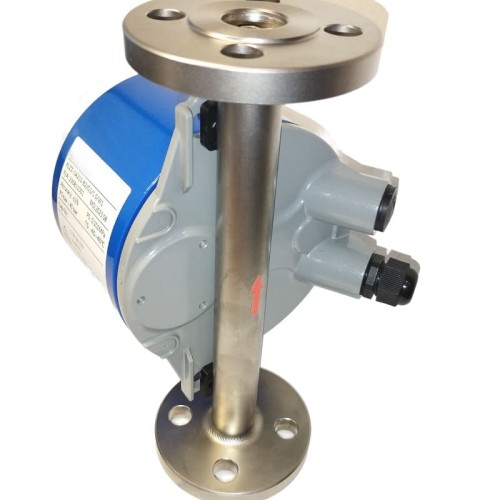

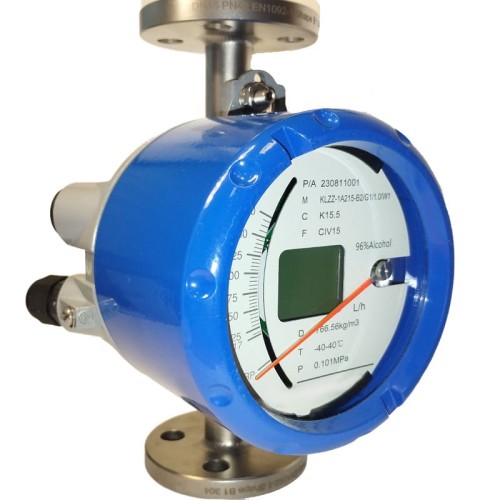

DN15 Поплавковый расходомер ротаметр из нержавеющей стали KLZZ PN40 (спирт 96%), 17...170 л/ч, 4-20мА, Ex

Расходомер с переменной площадью с металлической измерительной трубкой серии LZ обладает характеристиками простой конструкции, надежной работы, широко используемой высокой точности. Удобная установка. По сравнению с расходомером со стеклянной трубкой эта серия имеет характеристики устойчивости к высокому давлению, высоким температурам, безопасности, глазного считывания и т. Д. Он может быть пригодным для измерения непрозрачной среды и коррозионной среды. Трубка и фланец изготовлены из нержавеющей стали (1Cr19n9Ti или 316L). Отверстие, поплавок в стандартном исполнении изготовлены из нержавеющей стали, а отверстие, поплавок и футеровка трубки антикоррозионной серии - из антикоррозионного материала PTEF (тефлон). Расходомер серии LZ с металлической измерительной трубкой - это расходомер с переменной площадью. Когда жидкость течет вверх по металлической трубке, поплавок движется вверх до определенного положения, где сила подъема и сила тяжести достигают равновесия, в данный момент площадь циркуляции между поплавком и отверстием (или конусной трубкой) остается фиксированной. Площадь циркуляции пропорциональна высоте поплавка, то есть высота поплавка представляет объем потока. Когда поплавок движется вверх и вниз, он передает свое положение на индикатор снаружи в виде магнитного соединения, таким образом заставляя иглу индикатора двигаться вслед за движением поплавка, и с помощью кулачковой стрелки показывать значение потока И на индикаторе. Дистанционная передача электроэнергии означает, что когда игла индикатора показывает значение, расходомер изменяет значение на стандартные сигналы электрического тока 4-20 мА или 0-1 Ом точно с помощью датчика углового перемещения и электрической цепи.
